Laser Deflektometer für Bäume
Messtechnik für Zugversuch und Windreaktionsmessungen.
LOFOR® – ist das erste laserbasierte Deflektometer für die Baumlastprüfung
Vorteile
Neuheit: die präzise Bestimmung der Biegelinie
Das LOFOR Laser Deflektometer erfasst die Biegung des Stammes unter Last als integrale Reaktion aller strukturrelevanten Eigenschaften. Das gemessene Verformungsverhalten bildet die Summe sämtlicher Einflussgrößen ab: Holzartvariationen wie Kern-, Reaktions- und Splintholz, den tatsächlichen Querschnitt sowie vorhandene Defekte wie Höhlungen, Fäulen und Risse.
Zugversuch und Windreaktionsmessung mit wenig Hardwareaufwand
Stabile Messwerte mit wenig Kraft. In bestimmten Situationen reicht Handkraft ( 300-400 N) aus.
Zur Kraftmessung bei Zugversuchen wird der LOFOR kompatible lineScale3 Kraftmesser empfohlen.
Hohe Auflösung, bei weniger Kraft
Messergebnisse mit nahezu beliebiger Genauigkeit. Durch die optische Signalverstärkung können kleinste Bewegungen erfasst werden – gut bei Bäumen mit großen Durchmessern.
Durch den geringen Krafteinsatz können auch Ökotorsi und Bäume mit Veredelungsstellen getestet werden.
Dynamische Wind-Reaktion
Einzelne Windböen (ab etwa 40 km/h) reichen bereits aus, um die Biegelinie und die Wurzeltellerneigung zu messen – unter dynamischen Windbedingungen.
Datenexport zu Arbostat
Arbostat Dateien können gelesen und geschrieben werden: Laser Winkel werden als Inclinowerte eingefügt.
Versagensmuster unterscheiden und frühzeitig erkennen
Die LOFOR Messung zeigt, wo und wie der Stamm biegt oder sich verdreht (Torsion um die Stammachse). Wurzelschäden äußern sich in einem „Drehen“ des Baum im Boden – bei wenig Stammbiegung.
Flexible, skalierbare Präzision
Die Sensitivität erhöht sich mit der Distanz zwischen Lasern und Projektionsfläche. Freie Sicht ist Voraussetzung; Vegetation oder Infrastruktur können die Messung behindern.
Funktionsprinzip
Einfacher Aufbau - komplexe Ergebnisse
01
Geometrie erfassen & Laser montieren

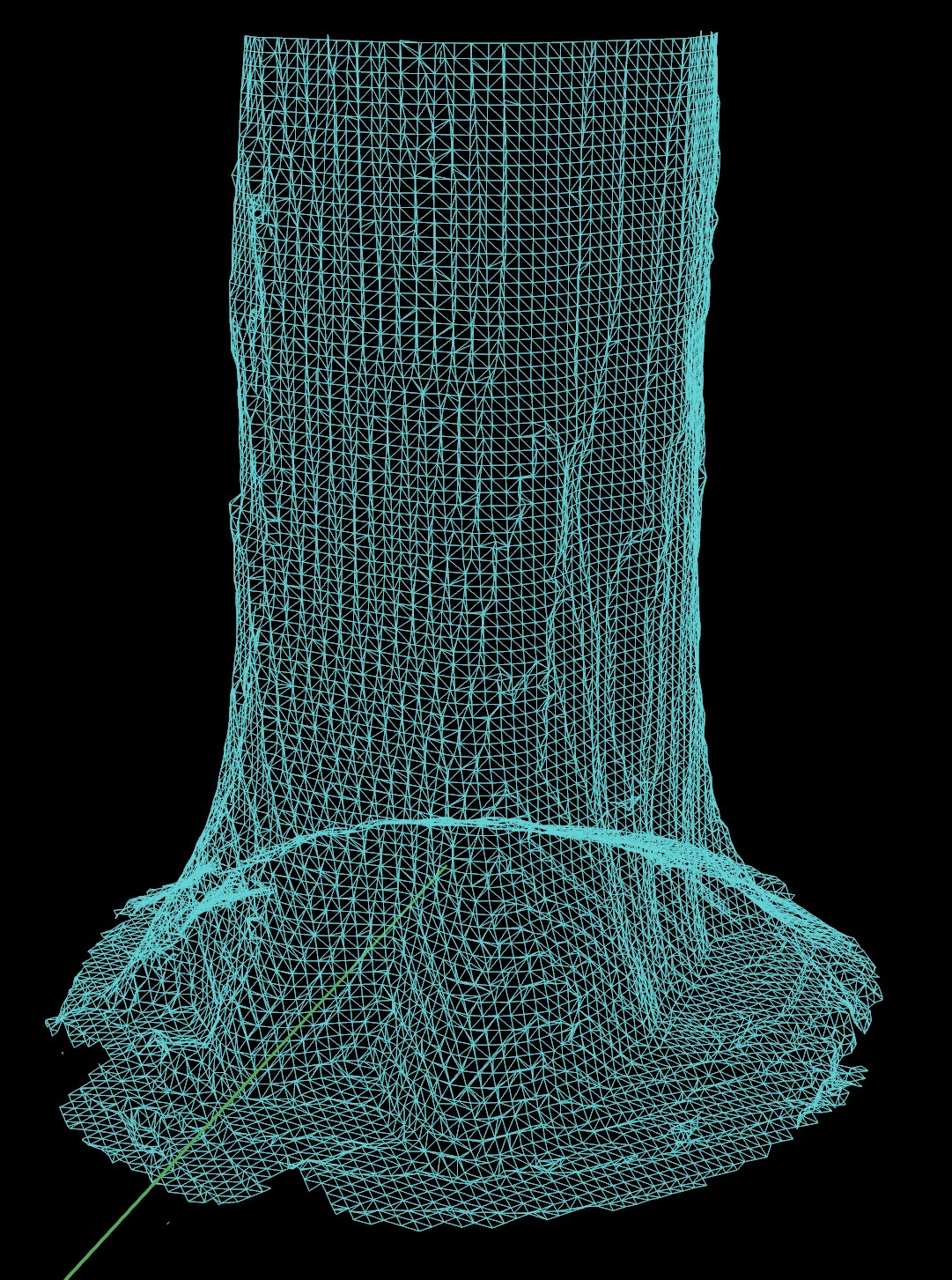

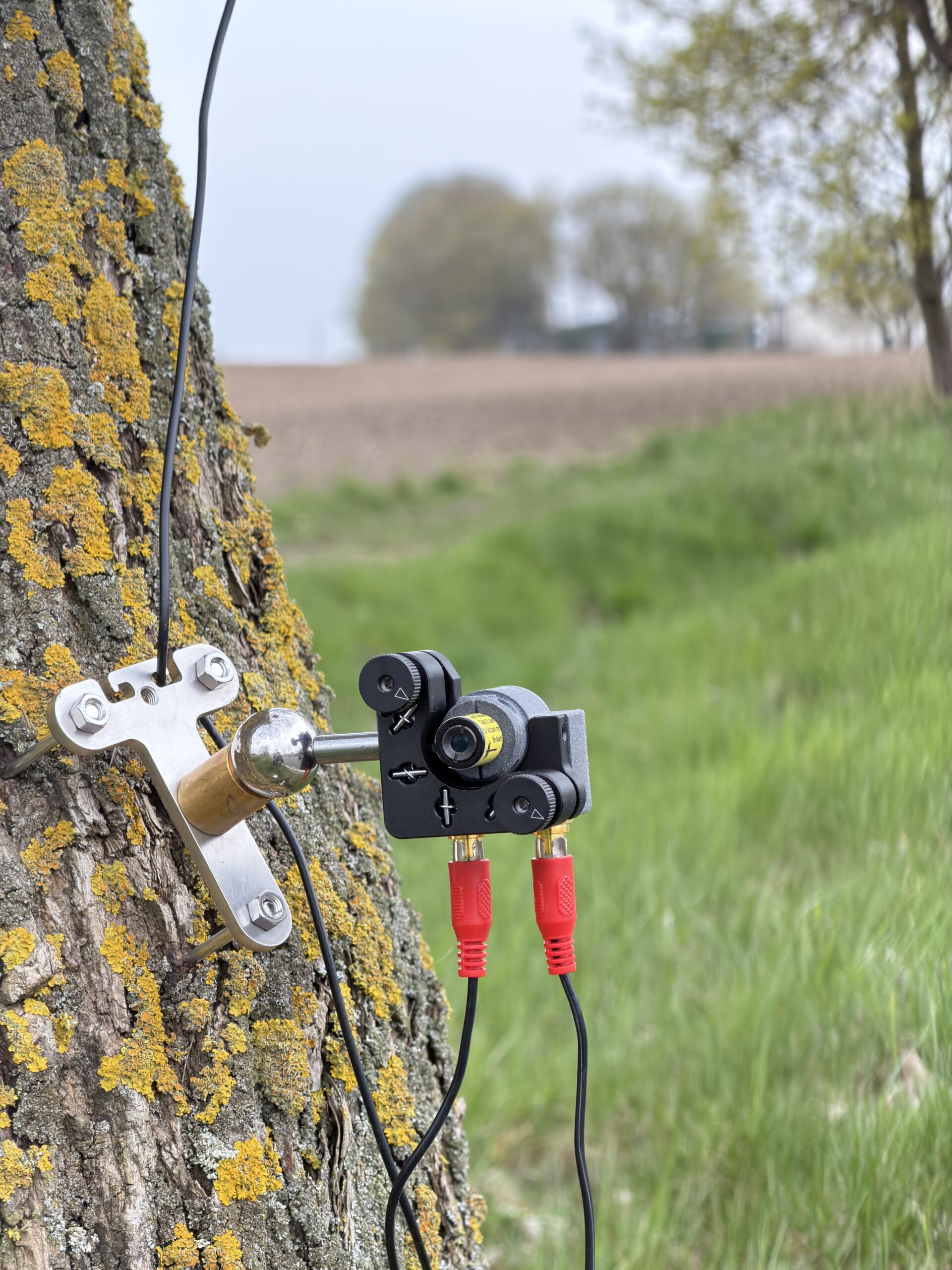

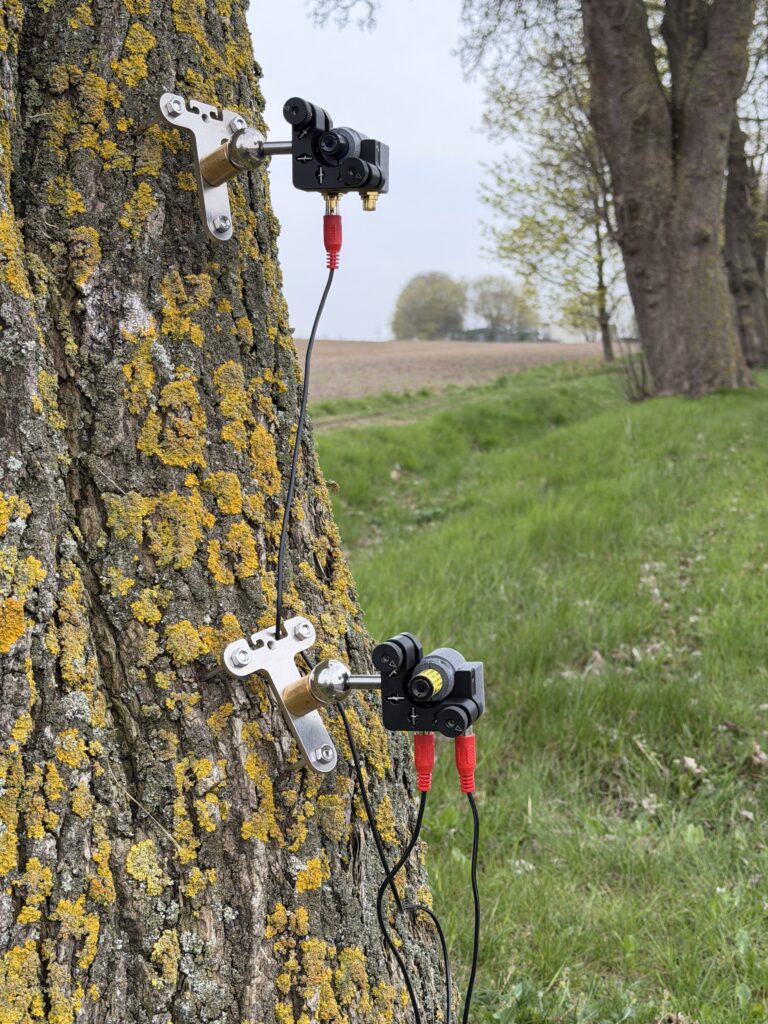

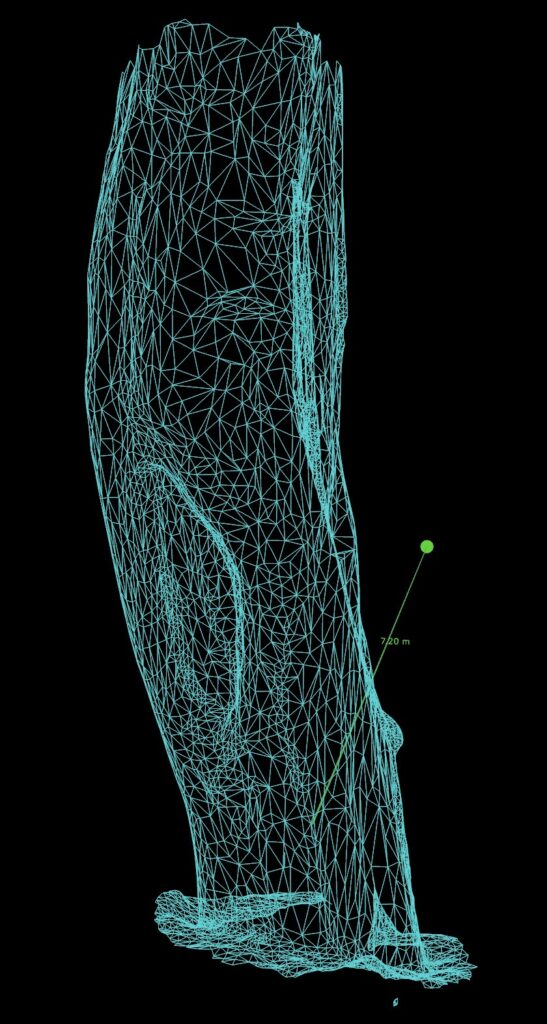

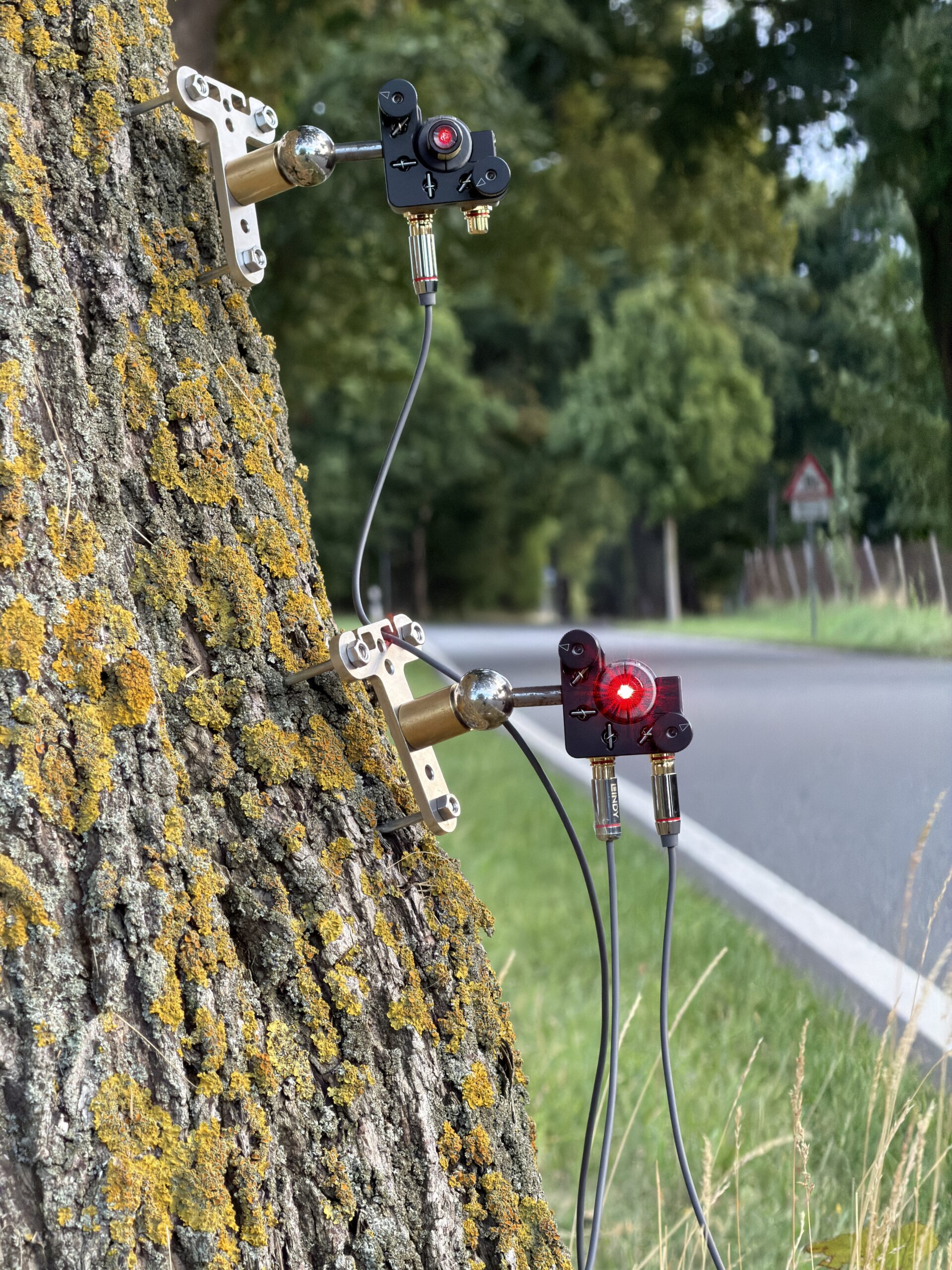

Die Stammgeometrie mit der LOFOR-App (Lidar Scan) erfassen. Anschließend werden die Laser werden entlang der Stammachse befestigt und so ausgerichtet, dass die Laserstrahlen auf die Projektionsfläche treffen.
02
Messung durchführen

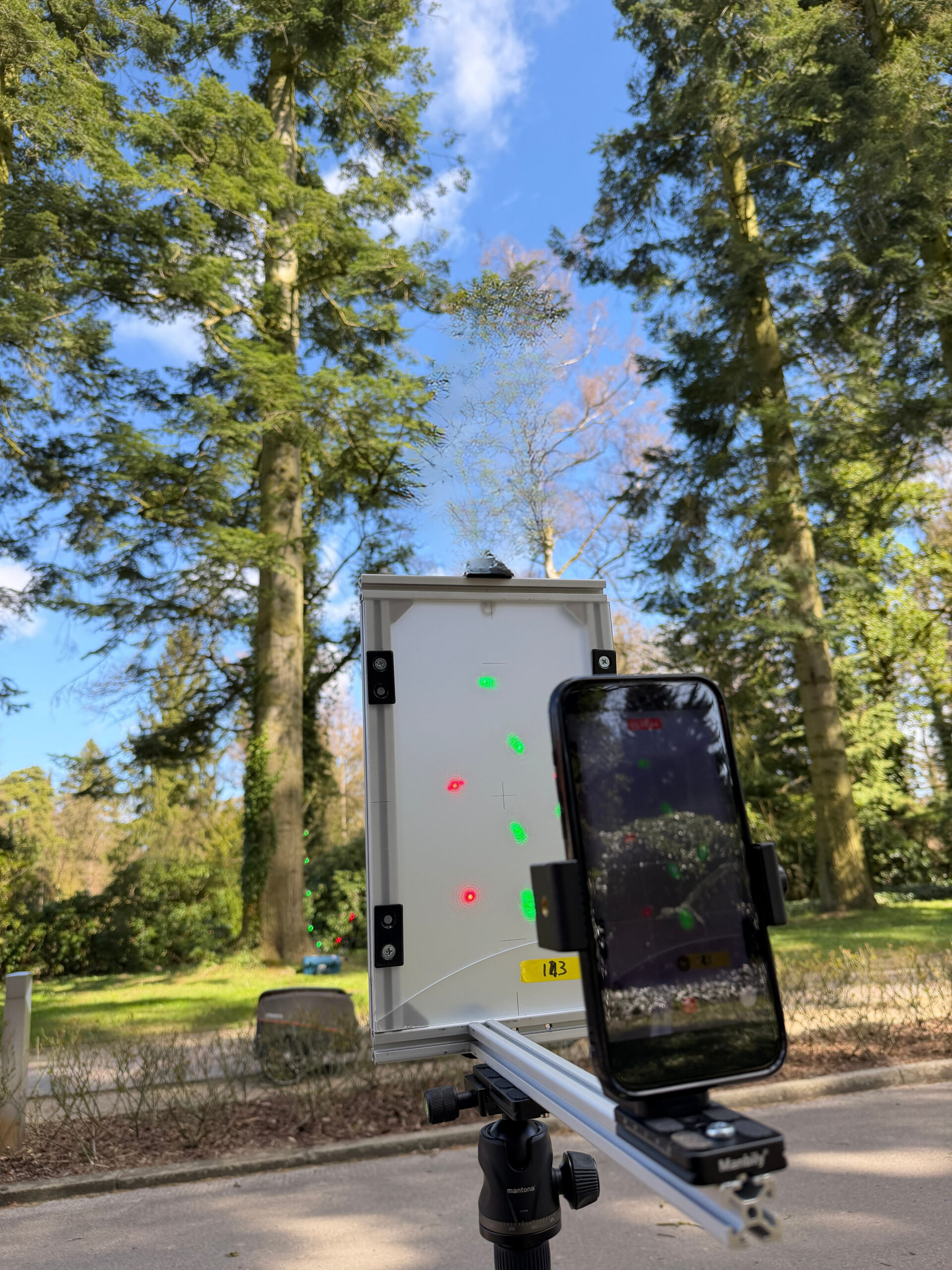

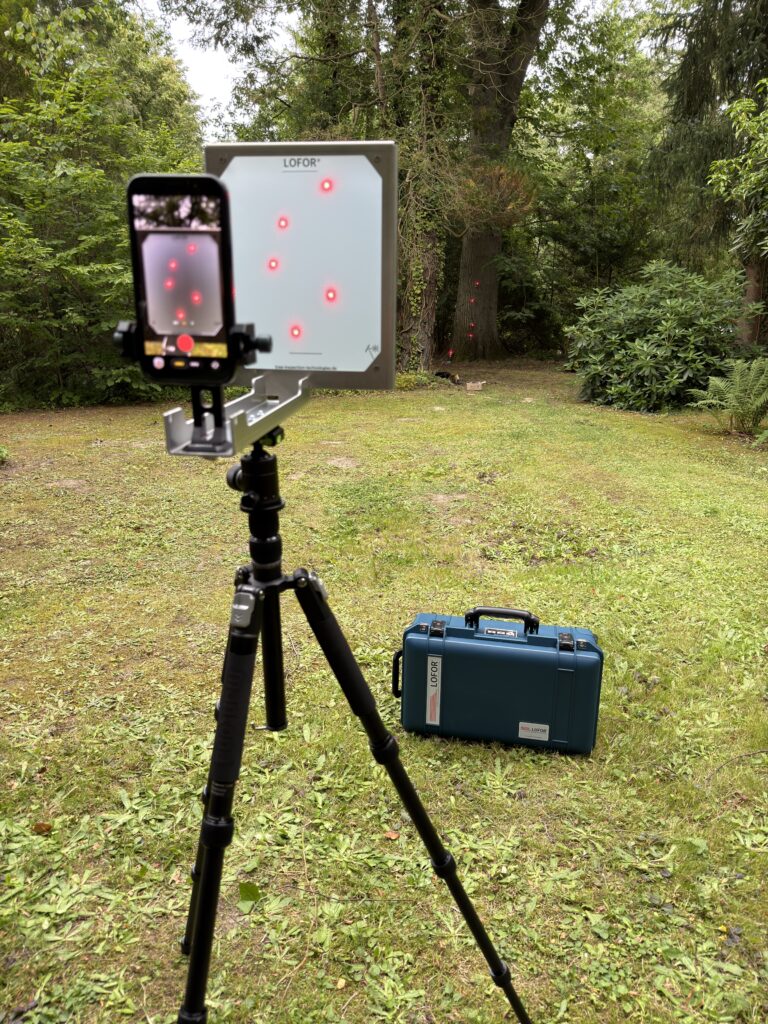

Last einleiten oder auf Windböen warten. Die Kamera filmt die Bewegung der Laserpunkte auf der Projektionsfläche. Diese Bewegung entspricht den Winkeln des Stamms.
03
Ergebnisse darstellen

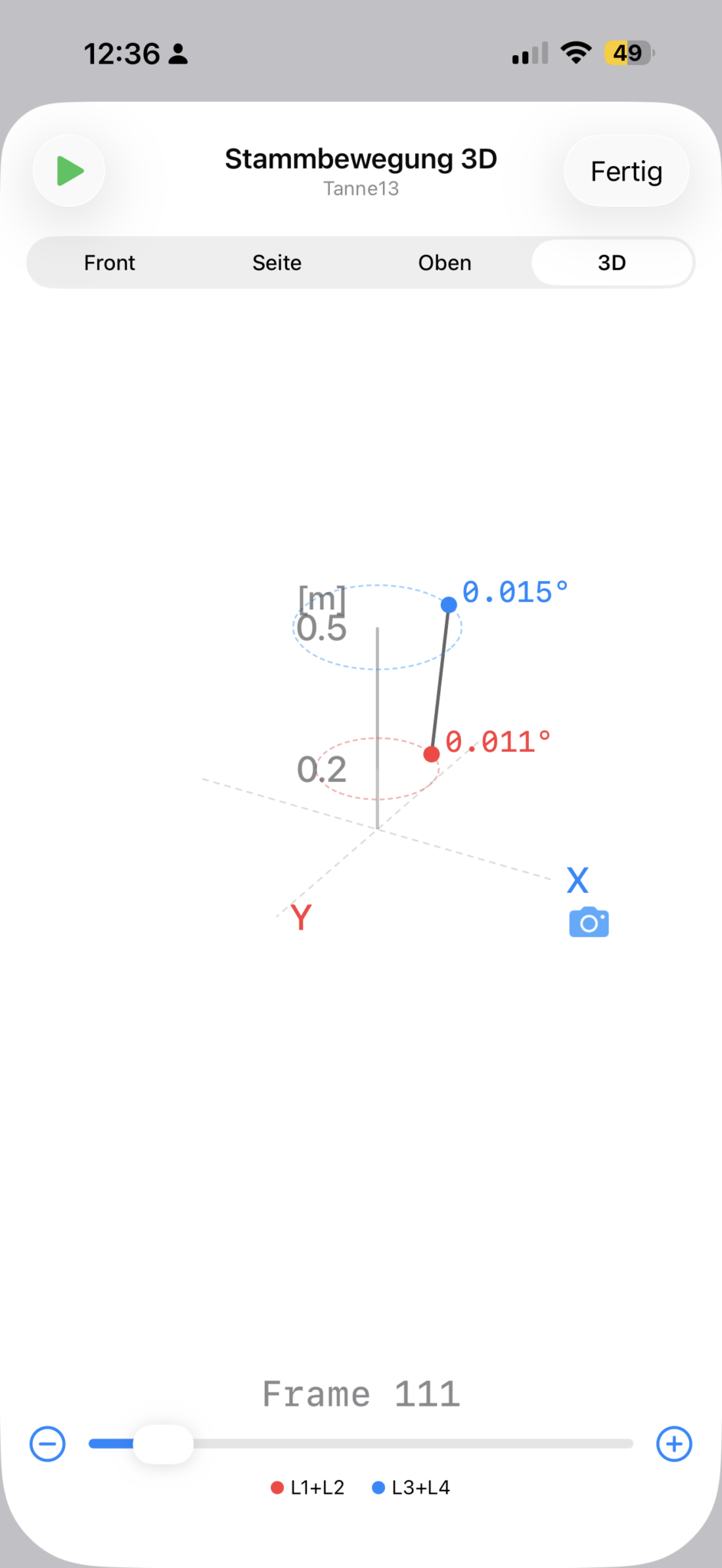

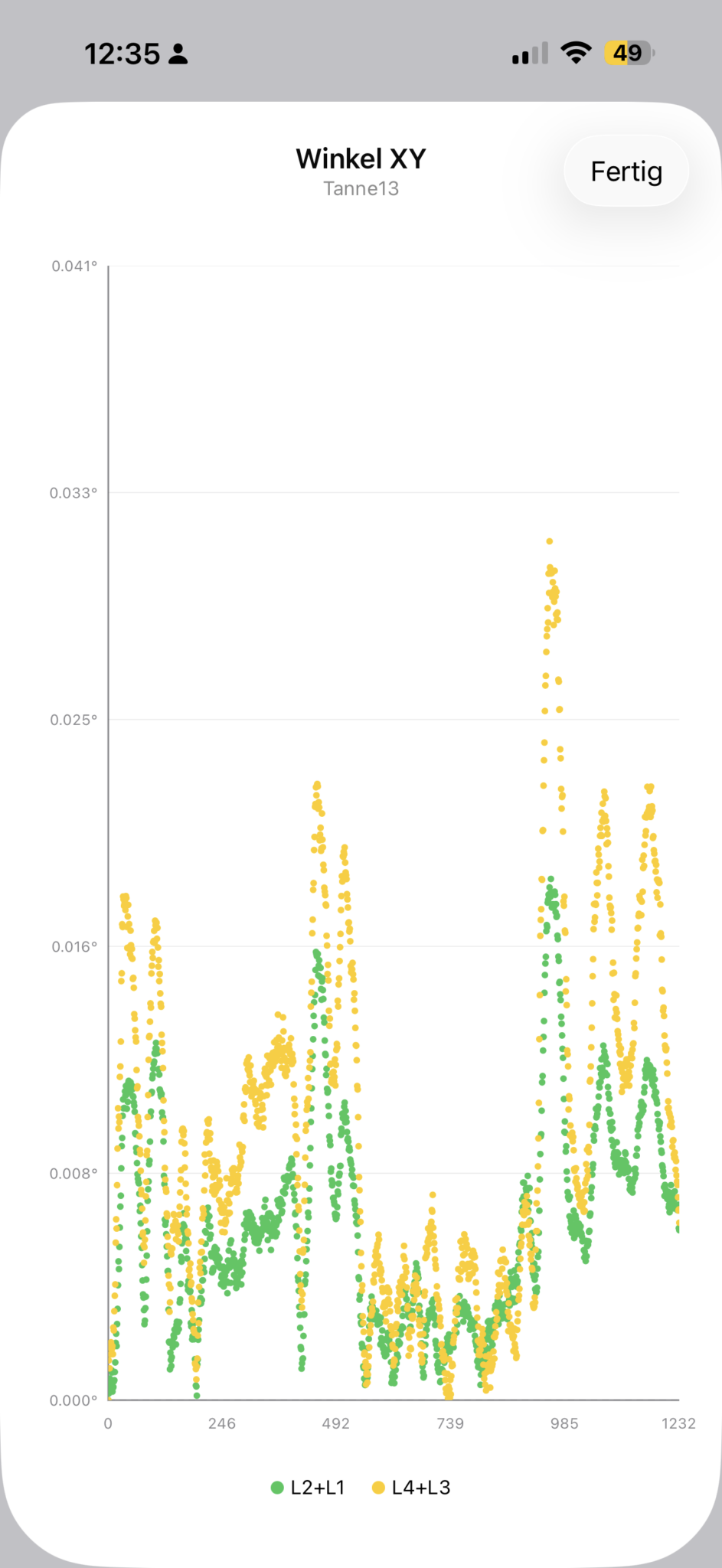

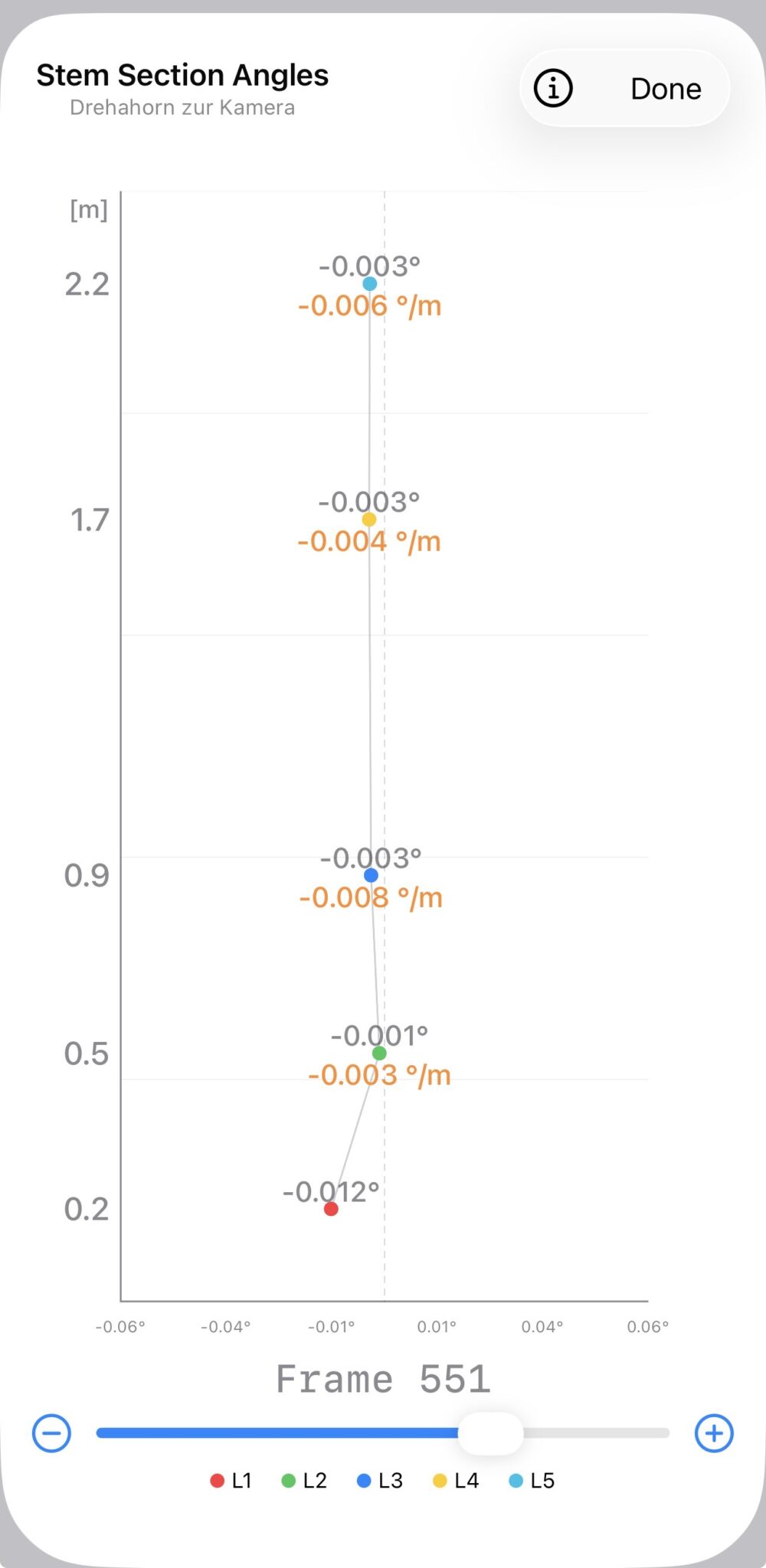

Die LOFOR App stellt Biegelinie und Stammfußbiegung dar. Verschiedene Diagramme helfen bei der Bewertung. Daten können nach Arbostat exportiert werden.
Interaktive Demo
Baumauslenkung unter Windlast
Schieberegler bewegen, um Messframes abzuspielen. Jeder Punkt ist ein Laser auf einer anderen Stammhöhe.
4 – 10+
Laser
< 0.001°
Auflösung (je nach Abstand Baum – Kamera)
24-240
Frames/sec – je nach Videoeinstellungen
2 Achsen
Für Windmessungen: zweite Laserrichtung mit Spiegelumlenkung

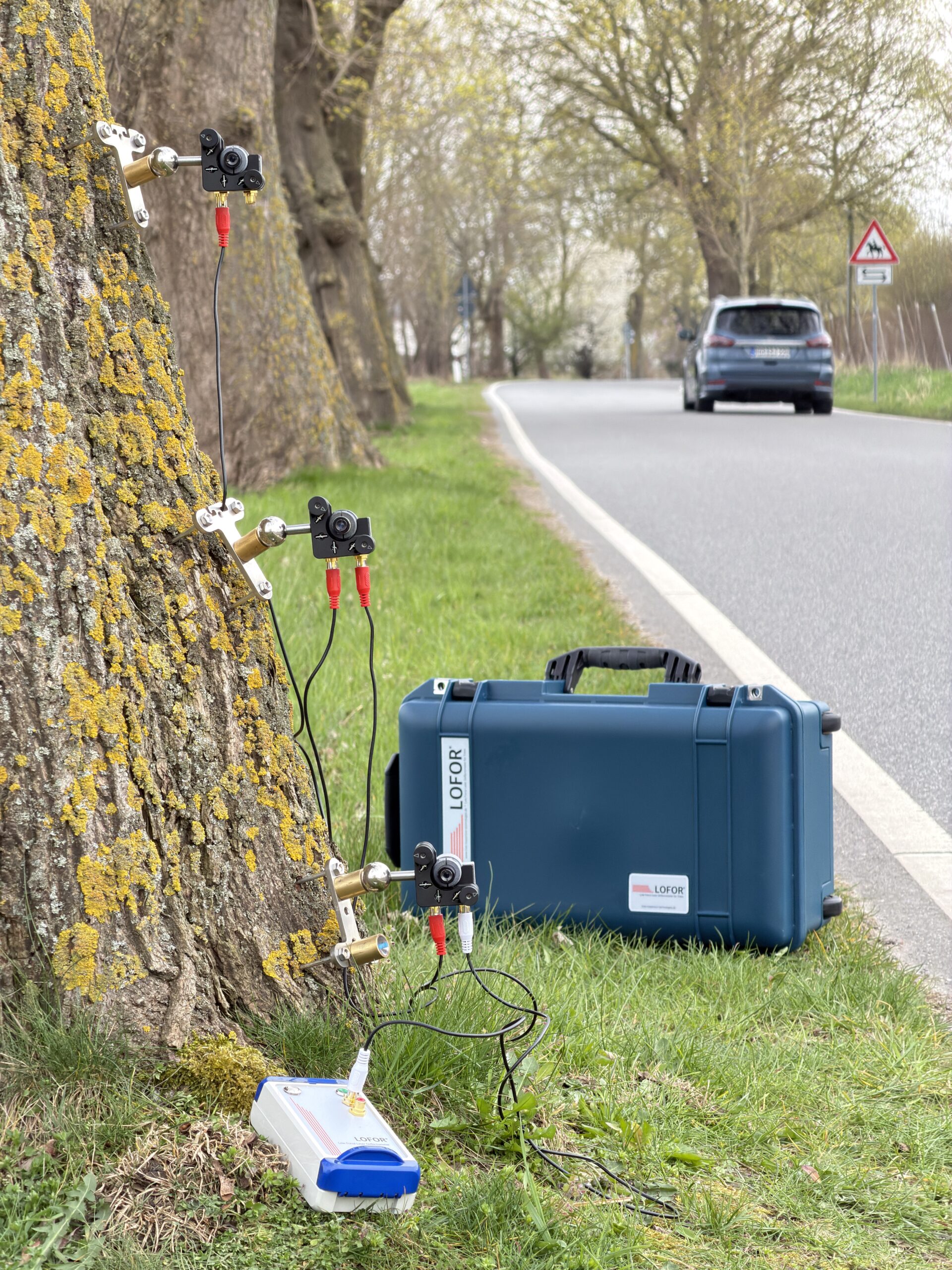

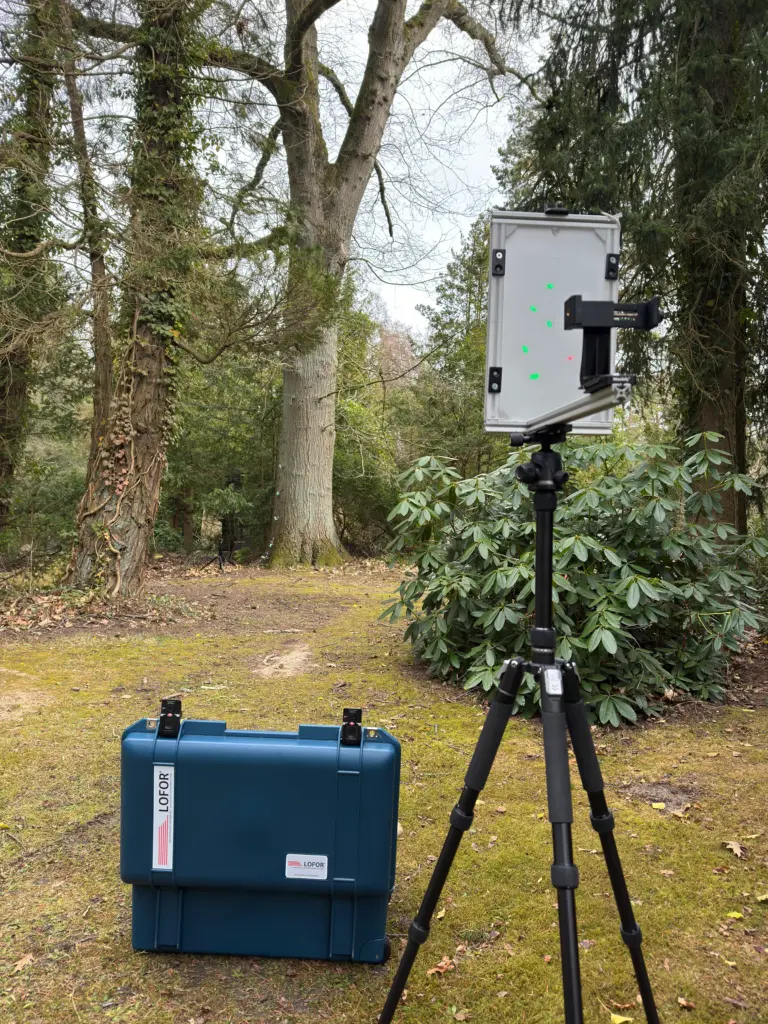

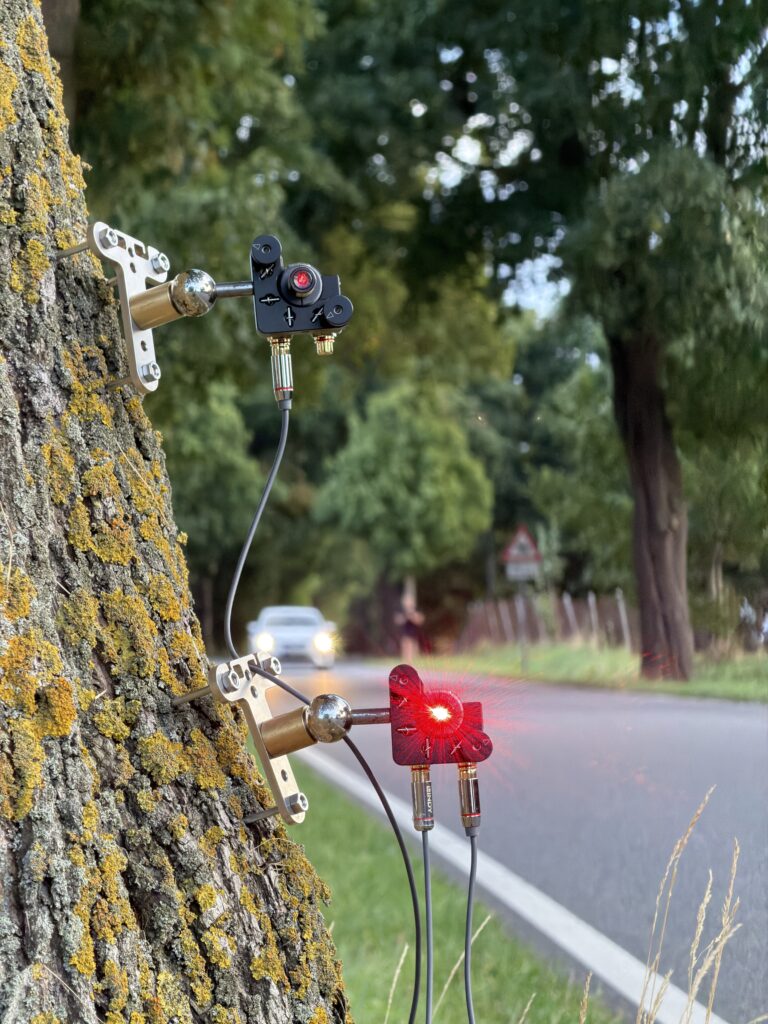

Im Feld
Einfacher Aufbau - große Genauigkeit

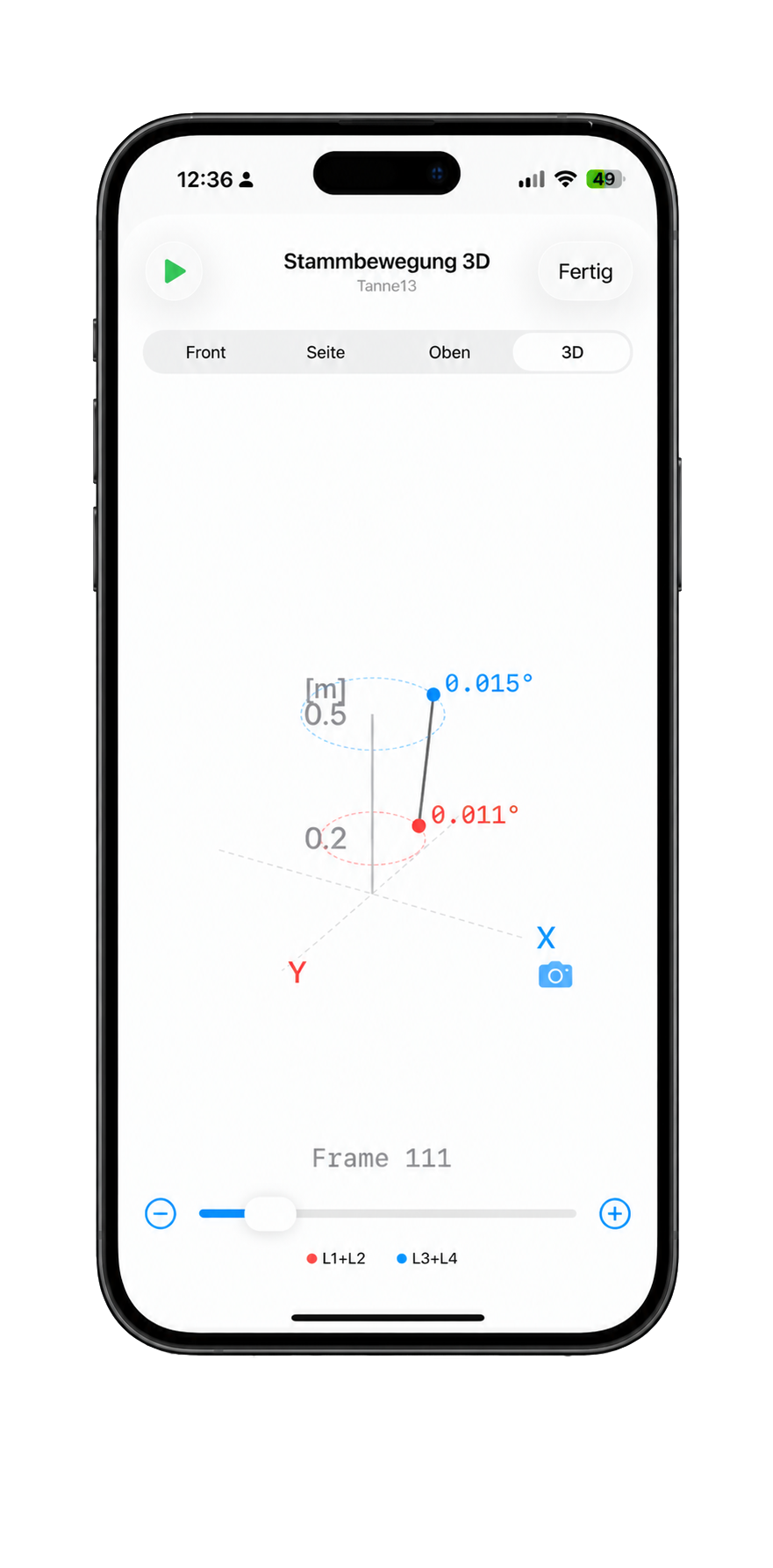

DIE APP
Alle Analysen. In der Hosentasche.
—
—
—
—
