Laser Deflektometer für Bäume
Messtechnik für Zugversuch und Windreaktionsmessungen.
LOFOR® – ist das erste laserbasierte Deflektometer für die Baumlastprüfung
Vorteile
Neuheit: die präzise Bestimmung der Biegelinie
Das LOFOR Laser Deflektometer erfasst die Biegung des Stammes unter Last als integrale Reaktion aller strukturrelevanten Eigenschaften. Das gemessene Verformungsverhalten bildet die Summe sämtlicher Einflussgrößen ab: Holzartvariationen wie Kern-, Reaktions- und Splintholz, den tatsächlichen Querschnitt sowie vorhandene Defekte wie Höhlungen, Fäulen und Risse.
Zugversuch und Windreaktionsmessung mit wenig Hardwareaufwand
Stabile Messwerte mit wenig Kraft. In bestimmten Situationen reicht Handkraft ( 300-400 N) aus.
Zur Kraftmessung bei Zugversuchen wird der LOFOR kompatible lineScale3 Kraftmesser empfohlen.
Hohe Auflösung, bei weniger Kraft
Messergebnisse mit nahezu beliebiger Genauigkeit. Durch die optische Signalverstärkung können kleinste Bewegungen erfasst werden – gut bei Bäumen mit großen Durchmessern.
Durch den geringen Krafteinsatz können auch Ökotorsi und Bäume mit Veredelungsstellen getestet werden.
Dynamische Wind-Reaktion
Einzelne Windböen (ab etwa 40 km/h) reichen bereits aus, um die Biegelinie und die Wurzeltellerneigung zu messen – unter dynamischen Windbedingungen.
Datenexport zu Arbostat
Arbostat Dateien können gelesen und geschrieben werden: Laser Winkel werden als Inclinowerte eingefügt.
Versagensmuster unterscheiden und frühzeitig erkennen
Die LOFOR Messung zeigt, wo und wie der Stamm biegt oder sich verdreht (Torsion um die Stammachse). Wurzelschäden äußern sich in einem „Drehen“ des Baum im Boden – bei wenig Stammbiegung.
Flexible, skalierbare Präzision
Die Sensitivität erhöht sich mit der Distanz zwischen Lasern und Projektionsfläche. Freie Sicht ist Voraussetzung; Vegetation oder Infrastruktur können die Messung behindern.
Funktionsprinzip
Einfacher Aufbau - komplexe Ergebnisse
01
Geometrie erfassen & Laser montieren

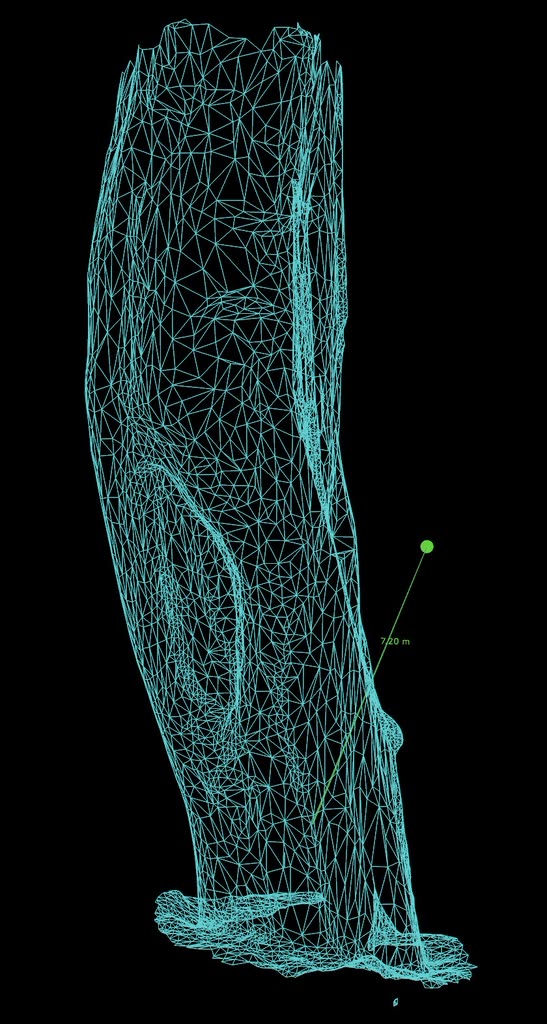

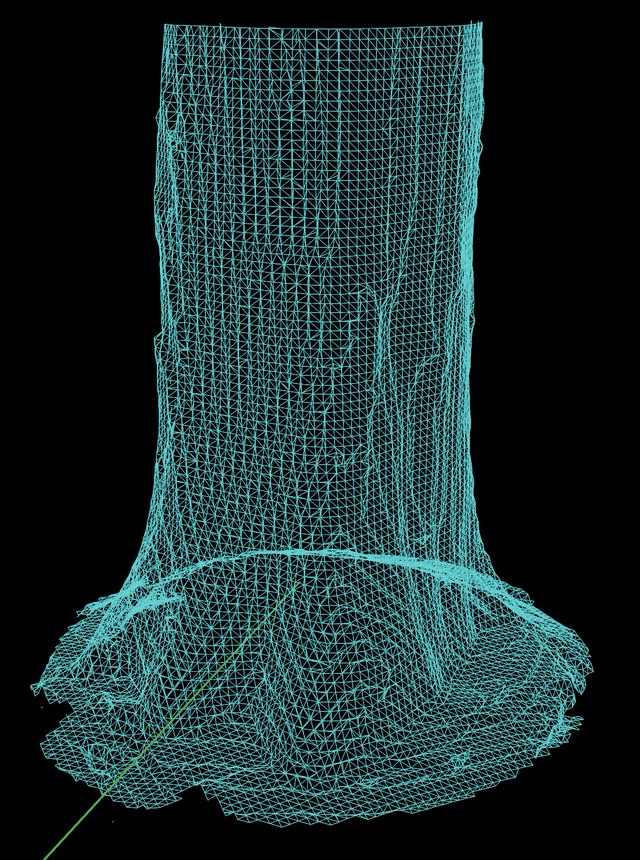

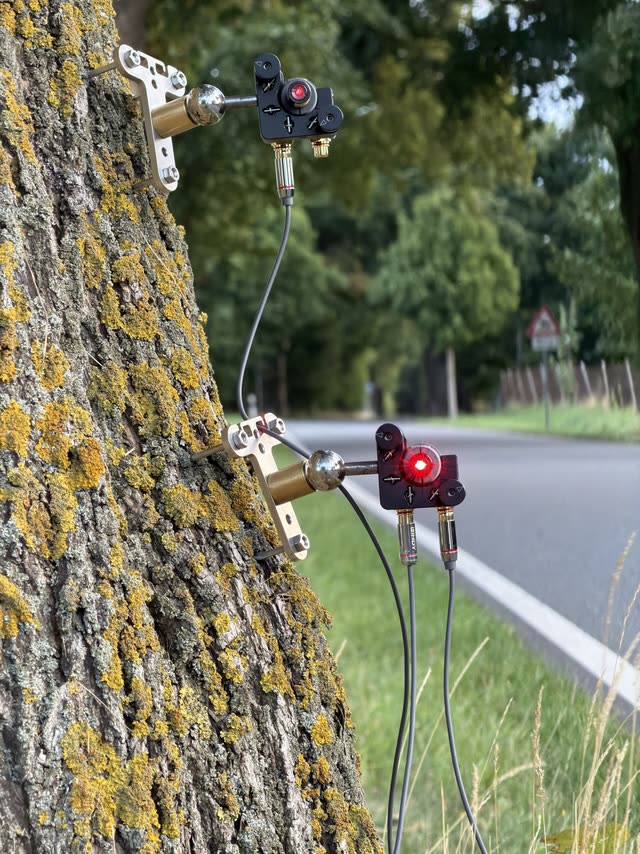

Die Stammgeometrie mit der LOFOR-App (Lidar Scan) erfassen. Anschließend werden die Laser werden entlang der Stammachse befestigt und so ausgerichtet, dass die Laserstrahlen auf die Projektionsfläche treffen.
02
Messung durchführen

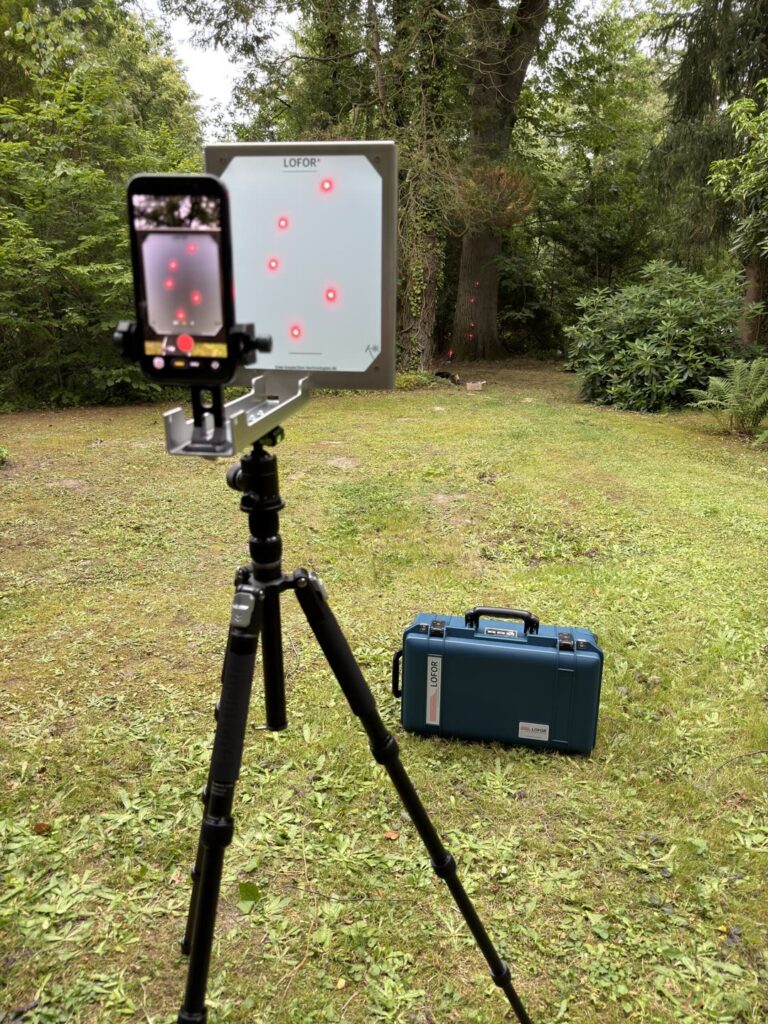

Last einleiten oder auf Windböen warten. Die Kamera filmt die Bewegung der Laserpunkte auf der Projektionsfläche. Diese Bewegung entspricht den Winkeln des Stamms.
03
Ergebnisse darstellen

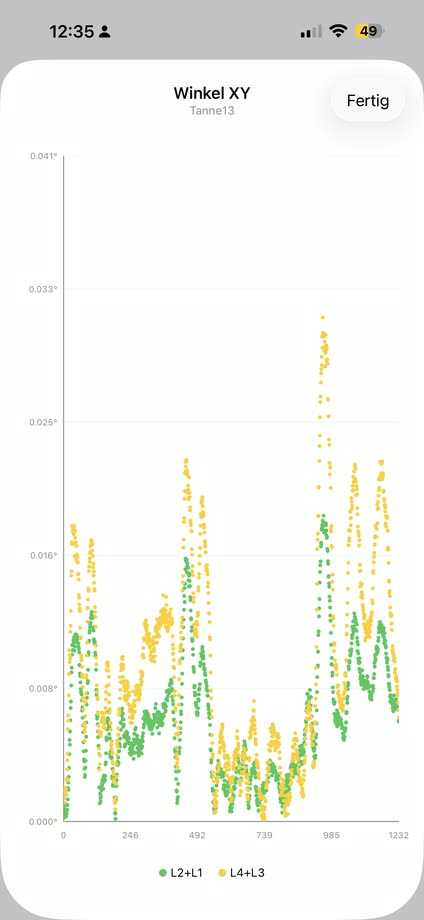

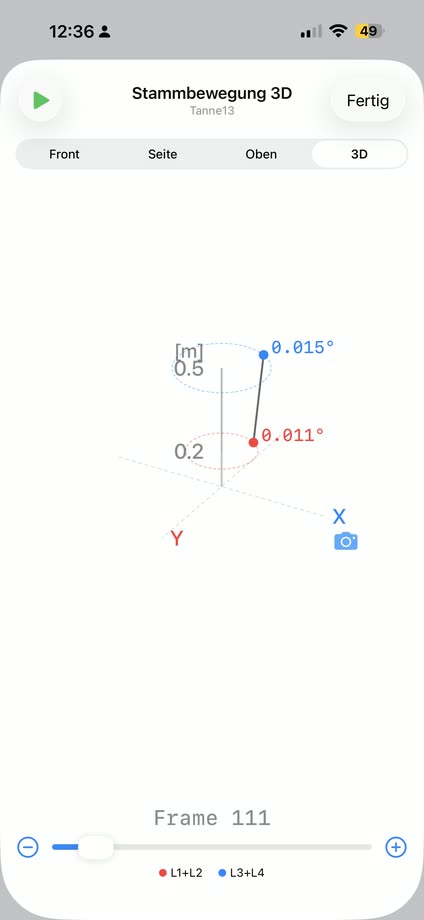

Die LOFOR App stellt Biegelinie und Stammfußbiegung dar. Verschiedene Diagramme helfen bei der Bewertung. Daten können nach Arbostat exportiert werden.
Interaktive Demo
Baumauslenkung unter Windlast
Schieberegler bewegen, um Messframes abzuspielen. Jeder Punkt ist ein Laser auf einer anderen Stammhöhe.
4 – 10+
Laser
< 0.001°
Auflösung (je nach Abstand Baum – Kamera)
24-240
Frames/sec – je nach Videoeinstellungen
2 Achsen
Für Windmessungen: zweite Laserrichtung mit Spiegelumlenkung

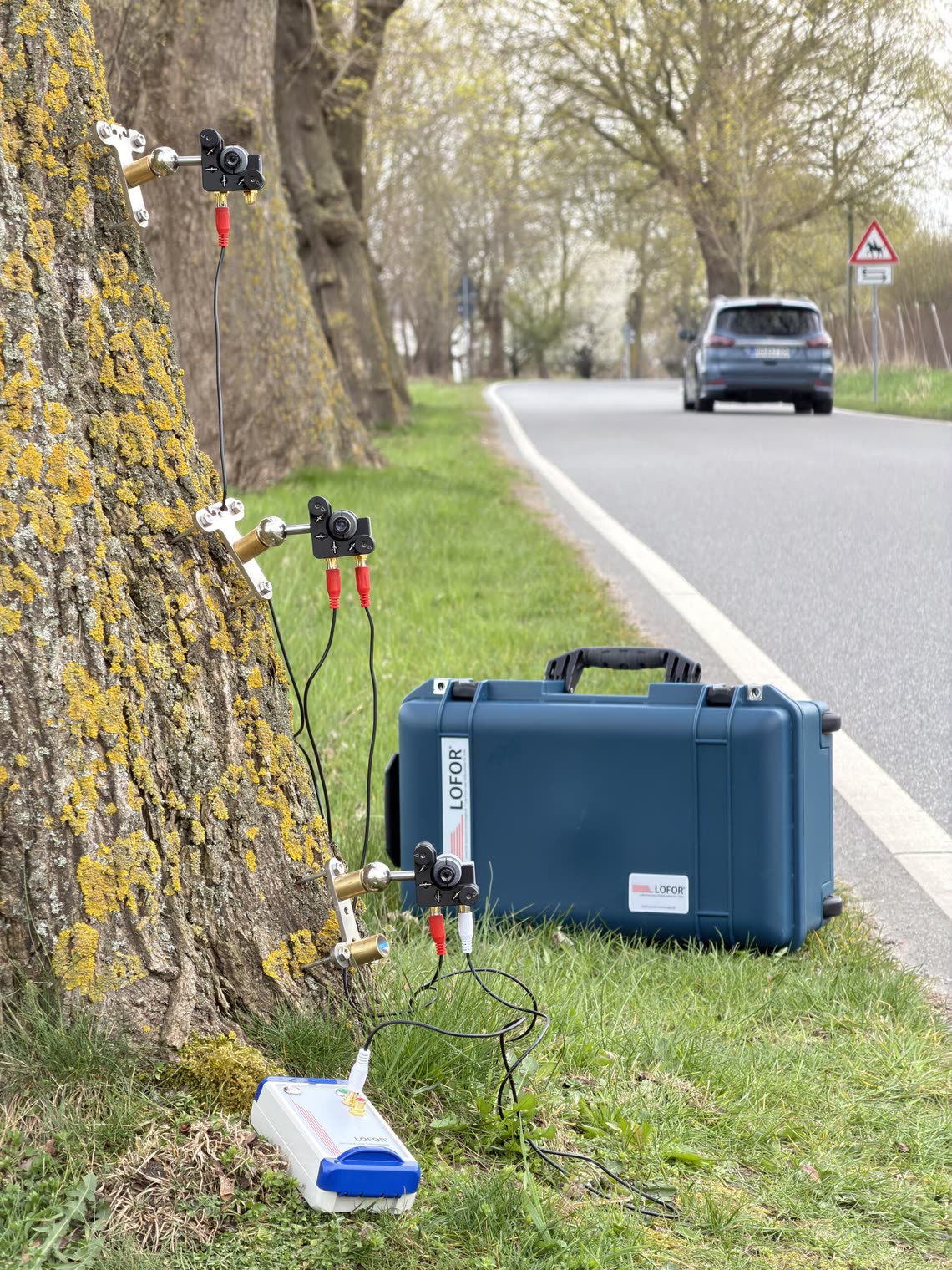

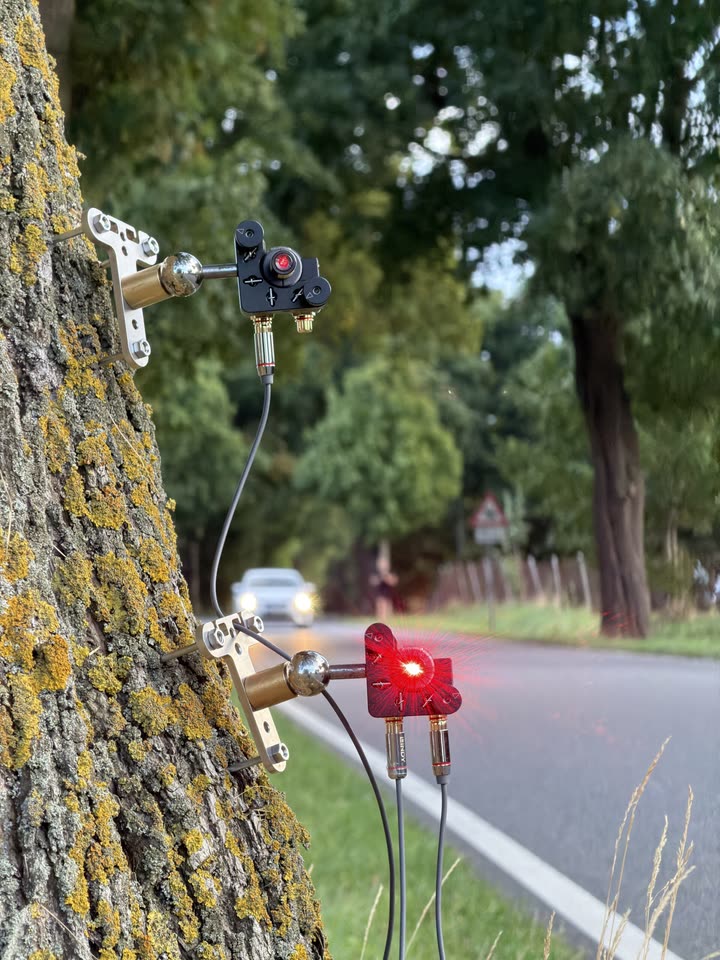

Im Feld
Einfacher Aufbau - große Genauigkeit

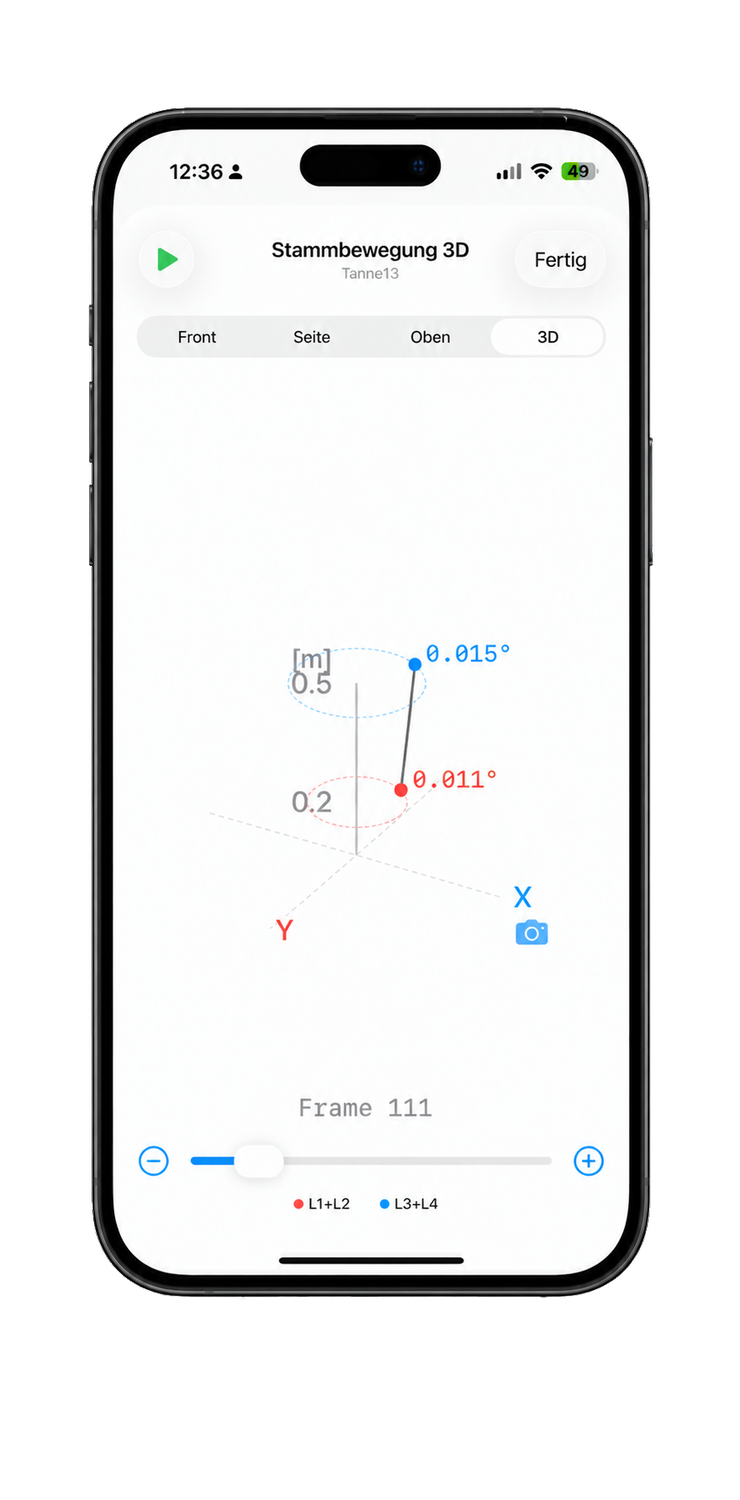

DIE APP
Alle Analysen. In der Hosentasche.
—
—
—
—
Für wen?
Für alle, die Bäume wirklich verstehen wollen
Baumsachverständige
Standsicherheit an Straßen, in Parks und auf Privatgrundstücken beurteilen: Wie stark biegt sich der Stamm unter definierter Kraft – und gibt es Schwachstellen über die Stammhöhe?
Forschung & Biomechanik
Mechanisches Verhalten von Stämmen unter Zug- und Windlast untersuchen – mit rauscharmen Daten, Faserdehnung und Vergleich zur Euler-Bernoulli-Biegelinie.
Arboristen & Baumpflege
Schnell vor Ort einschätzen, ob ein Baum auffällig weich auf Seilzug reagiert – oder sein Verhalten bei Wind per Video analysieren.
FAQ
Häufige Fragen zu LOFOR®
Brauche ich zusätzlich zum iPhone oder iPad einen Computer?
Nein. Die gesamte Datenaufzeichnung und Auswertung läuft auf einem iPhone oder iPad – vorzugsweise einem Modell mit LiDAR-Scanner. Die Daten müssen nicht auf einen Mac übertragen werden.
Funktioniert jedes iPhone und iPad?
Grundsätzlich ja. Modelle mit LiDAR-Scanner erfassen zusätzlich die Stammgeometrie, die für bestimmte Auswertungen nötig ist. Größere Bildschirme erleichtern die Bedienung, weil während der Messung viele Informationen gleichzeitig angezeigt werden. Die iPad-Halterung an der Projektionsfläche ist derzeit für 11"-iPads ausgelegt.
Wie werden die Ergebnisse exportiert?
Die Ergebnisse lassen sich als tabellarische Dateien exportieren. Der Export in das Arbostat-Dateiformat ist vorhanden – die Laserwinkel werden dabei als Inklinometerwerte übernommen.
Wie robust ist das System im Feld?
Die Hardware ist bewusst einfach: Laser und Stromversorgung – weniger Komponenten, weniger Fehlerquellen im Feld. Die Laser sind für mehr als 3.000 Betriebsstunden ausgelegt. Die Entwicklungsarbeit steckt vor allem in der Feldtauglichkeit und in der Software.
Wo stößt das Verfahren an Grenzen?
Die Laserstrahlen brauchen freie Sicht zwischen Baum und Projektionsfläche; Hanglagen, Mauern oder Vegetation können die Messung erschweren – ein Spiegel hilft oft, niedrige Hindernisse zu umgehen. Regen auf der Projektionsfläche stört die Punkterkennung, bei praller Sonne sollte sie beschattet werden. Und: Höhere Auflösung braucht mehr Abstand, der in engen Stadtlagen begrenzt sein kann.
Gibt LOFOR® eine Empfehlung „erhalten“ oder „fällen“?
Nein. LOFOR® liefert präzise Messdaten zum Verformungsverhalten, keine automatische Entscheidung – streng genommen kann das kaum eine Methode leisten. LOFOR® ist kein zertifiziertes Messgerät; die Ergebnisse ersetzen keine normkonformen Prüfungen, können aber als Grundlage für Gutachten dienen.
Kontakt
LOFOR® im Einsatz erleben
Sie möchten wissen, ob LOFOR® zu Ihrer Fragestellung passt? Wir beraten Sie gern und zeigen Ihnen das System im Feld.
Kontakt aufnehmen -->
